Момент затяжки гбц дэу нексия 8 клапанов

Двигатель: Головка блока цилиндров

Протяжка головки блока цилиндров Нексии
Мнение (Urry_buh)
Рекомендую профилактически протянуть все болты ГБЦ моментом 9кГс*м.. При протяжке усилие росло явно линейно, так что до пластической деформации болтов усилие не дошло. Перед этим болты страгивались от момента 6 кГс*м, а самый задний левый болт 4-го цилиндра вообще от 4кГс*м. Так что рекомендую владельцам совершить эту операцию, чтобы в последствии не попасть на пробой прокладки ГБЦ и попадание тосола в цилиндры. К сожалению такие случаи происходили уже не раз.
Мнение (Egor)
Я тоже решил проверить усилие затяжки головки блока цилиндров (ГБЦ) на своей Нексии. Выпуск 2000г, УЗ ДЭУ, пробег 14000км, температура ДВС при протяжке = +5гр. После страгивания болтов все они имели момент затяжки 5 – 6кГс*м. Я не рискнул тянуть их до момента 9кГс*м, как рекомендовал Юрий (Urry-Buh), а ограничился моментом 7кГс*м.
При таком моменте протяжки некоторые болты повернулись всего на 40 градусов, а некоторые на 100 градусов.
Из этого я сделал предварительный вывод, что протяжка ГБЦ не помешает, но её желательно делать при пробеге не более 10000км, а еще лучше при ТО-0 = 2000км. Именно при таком пробеге протяжка будет наиболее эффективна. Тянуть ГБЦ после 20000 км наверно поздно и вряд ли удастся сжать уже прикипевшую прокладку ГБЦ. Работу вполне можно выполнять самостоятельно, но ОБЯЗАТЕЛЬНО динамометрическим ключом.
Величины момента затяжки = 7кГс*м будет вполне достаточно. По крайней мере, это далеко не критический момент, который может вызвать обрыв, или плывущее растяжение болтов. Зато на всех болтах будет одинаковый момент затяжки, а не такой разброс, который наблюдал Юрий и я на своих машинах. Возможно это и есть действительная причина, по которой у некоторых наших участников уже были случаи пробоя прокладки ГБЦ. Дополнение:
Для уточнения моментов затяжки ГБЦ я прошелся по журналам «ЗР» и по букварям Нексии, и вот что нашел про рекомендуемые моменты затяжек болтов в зависимости от их диаметра.
В нижеприведенной таблице указаны только МАХ моменты затяжек БЕЗ привязки к конкретному крепежному узлу, в частности к ГБЦ.
Первый столбец – диаметр болта
Второй столбец – МАХ момент в кГс*м из журнала ЗР
Третий столбец – МАХ момент в кГс*м из букваря по Нексии
4мм –- 0.4 — нет данных
5мм –- 0.7 –- нет данных
6мм –- 1.5 –- 0.9кГс*м
8мм –- 3.6 –- 1.7
10мм – 7.5 –- 3.5 Это диаметр болта крепления ГБЦ.
12мм – 10 –- 6.0

14мм – 12 –- 9.0
16мм – нет – 14
18мм – нет – 19
20мм – нет – 27
22мм – нет – 36
24мм – нет – 48кГс*м
Как видно из сравнительной таблицы, МАХ рекомендуемые моменты затяжки из журнала ЗР в полтора–два раза больше, чем рекомендуемые в букваре по Нексии. Такой разброс я могу объяснить или излишней осторожностью Корейского производителя, т.к. все буквари синхронно переведены на русский язык, или мягкостью металла корейских крепежных болтов. В любом случае осторожность явно не помешает и тянуть ГБЦ моментом более 7кГс*м НЕ СЛЕДУЕТ.
Одновременно я проконсультировался у инженера по гарантии СТО Авто’кей Михаила, который уже два раза отвечал на мои вопросы (см здесь). По его информации к ним в среднем два раза в неделю приходят Нексии с пробоем прокладки ГБЦ. Во всех случаях пробоя прокладки ГБЦ предшествовал перегрев двигателя по причине утечки тосола через треснувший кран слива охлаждающей жидкости на радиаторе, или выходе из строя помпы. Во всех случаях владелец слишком поздно замечал утечку тосола и перегревал двигатель. В результате температурного коробления головки блока происходил пробой прокладки. За четыре года работы с Нексиями СТО Михаил припомнил всего два случая, когда пробой прокладки ГБЦ происходил без видимых и выявленных причин. По его мнению, дополнительно протягивать головку блока не нужно. Допустимо просто выровнять момент затяжки на всех болтах по одному, максимально затянутому болту. Моё ЗЫ: (Момент затяжки не должен превышать усилия 7кГс*м, что подтверждает и выше приведенная таблица.) На мой вопрос: — «Какому моменту затяжки соответствует протяжка ГБЦ в три этапа: 2.5кГс*м + 60градусов. + 60градусов. + 30градусов» — он не смог точно ответить, но предположил, что это может быть усилие в 10кГс*м. Моё ЗЫ: (Скорее всего, он провел аналогию с двигателем ВАЗ 2108/09, где болты ГБЦ вполне выдерживают такие моменты.) Мои выводы следующие: Можно протянуть моментом 7кГс*м, — хуже не будет, а можно и не тянуть – лучше не станет. Пробой прокладки ГБЦ на Нексии Отчет (technik) Моя Нэксия 1996г.в. (как сказали при покупке, Кореянка) и пробег 111 000 км. с копейками. До 40 тык. двигатель эксплуатировался на Кастрол ТХТ 5W-40, далее на Тексако Энерджи 5W-30. Антифриз до двух лет родной, далее Тексако XLC. Беда, как оказалось после прочтения конфы Дэу с помощью поисковика, стандартна и по этой проблеме собиралась некоторая статистика для предъявления рекламации. Как я понял, выход из строя прокладки проявляется исключительно на Нэксиях, 1996-1997 г.в. и при пробеге от 80 до 120 тык. Вроде всё время в районе 4-го цилиндра, самого нагруженного. Снятие головки на Нэксии производили в нашей мастерской и поэтому практически всё я просматривал сам. Что обнаружилось у «меня». Прокладка в районе 4-го цилиндра не прогорела. Так как я не злоупотребил ездой с «дымовой завесой» от попадающего антифриза в камеру сгорания, то кроме чистого поршня этого цилиндра, более ничего не обнаружилось. Масло и антифриз сливались в отдельные чистые ёмкости, на предмет определения попадания одного в другое. В антифризе масла не оказалось, а в масле после отстоя всё же обнаружилось немного антифриза, приблизительно по наличию капель грамм 20. Осмотр прокладки выявил дорожку со стороны антифриза к обжимному кольцу прокладки и внутрь его. Это, вероятно послужило фактором лопнувшего кольца по периметру (1,5см.) и самого проявления протекания. На головке, в районе 4-го цилиндра от обжимного кольца прокладки обнаружились вмятинки по убывающей, чем дальше, тем меньше. Их размер вероятно настолько мал, что в их зоне всё в порядке, но их видно невооружённым глазом. Со стороны протекания, от канала системы охлаждения в сторону обжимного кольца прокладки имеется раковинка, но она до обжимного кольца не доходит. Тем не менее, течь пошла именно с этой стороны. Была ли она ранее или появилась в последствии эксплуатации, сказать не могу. Быть её там не должно, однозначно. Анализ причины и симптомов на базе предыдущей эксплуатации в принципе совпадает с началом проявления этого дефекта. На втором году эксплуатации, стал понемногу (0,5-1.0л в 3-6 месяца) уходить антифриз. Внешний усиленный осмотр ничего не выявлял по протечкам. После смены на Тексако XLC, год об этом забыл. Через год исчезновение дошло до 1л за год, с некоторым увеличением далее. Добавил одну дозу жидкого герметика Престон и практически забыл ещё на год. За последний год эксплуатации долил литров 5-6. При чём зимой обнаружил уменьшение уровня по слабо греющей печке, которая при увеличении оборотов увеличивала отдачу. Вылил 1,5 литра антифриза до появления в расширительном бачке. Видимых причин исчезновения антифриза опять же не было. Антифриз ни разу не кипел. Начиная с февраля, после остановки машины, стал чувствовать горелый антифриз. При снятии головки с задней части выпускного коллектора на втором и третьем рукаве, обнаружил две белые дорожки. Вот почему и не было явных течей, антифриз испарялся издавая этот запах. Кстати, обратите внимание, при снятии головки пришлось подтянуть все гайки выпускного коллектора, вращающиеся чуть ли не от руки. Теперь об осмотре цилиндров и распредвала. Задиров в цилиндрах не обнаружено. Цилиндры имеют полузеркальную поверхность и вроде проглядывается хон. Ногтём порог износа не чувствуется ни на цилиндрах, ни на распредвале. Мнение (Egor) Учитывая ранние проявления признаков утечки тосола можно сделать вывод, что заводская протяжка ГБЦ была не очень качественная. Со временем циклические температурные нагрузки на растяжение крепежных болтов привели к ослаблению усилия затяжки ГБЦ и как результат дали возможность тосолу найти выход на свободу. Я не очень уверен, что ситуацию можно было предотвратить, протянув ГБЦ после появления первых признаков ухода тосола. К этому времени пластичность прокладки ГБЦ уже была потеряна. Протяжка наиболее эффективна до 10000км пробега. Далее эффективность будет 50/50 и чем дальше, тем меньше. Конечно задним умом все мы умные, но описанные тобой признаки утечки тосола до явной течи указывали на наличие проблемы задолго до криминала. Из твоего отчета можно сделать очень важный вывод: Если в машине начал бесследно исчезать тосол небольшими порциями и требуется регулярная НЕБОЛЬШАЯ доливка, — это первый признак плохой затяжки ГБЦ. Можно и наверное даже нужно на ранних стадиях обнаружения утечки протянуть ГБЦ усилием не более 7кс/м и снова понаблюдать за утечкой. Хуже уж точно не будет. А вдруг поможет. На новых Нексиях пока не отмечалось появление утечек, но экспериментальные протяжки ГБЦ Urry_buh и мной дают основание сомневаться в качестве заводской протяжки ГБЦ. По моему мнению, заводская протяжка ГБЦ находится на допустимом пределе, но без необходимого запаса. Достаточно появиться нескольким отрицательным совокупным факторам и тосол может потечь. Например: чуть не дотянут один, или два болта и движок поработал в жару в пробке. Вроде и не перегревал, а температурное расширение стало чуть больше, чем при штатном движении машины. Вот и появляются разные щелки для ухода тосола. Твой отчет, — это очень яркий пример: 1. Появления первых признаков утечки и закономерный финал этих признаков. 2. Как НЕ НУЖНО бороться с этими первыми признаками. Вместо желательной протяжки ГБЦ ты начал применять разную химию и менять марку тосола. Время оказалось упущенным, и ты налетел на разборку части движка и замену прокладки ГБЦ. Думаю твой отчет поможет многим избежать подобных ошибок. Комментарий (Egor): При короблении ГБЦ от перегрева каналы и не появляются. Тосол проникает в цилиндры не ручейковым каналом, а плоско-щелевым, без видимых дорожек. В сервисе кроме моей машины с подобной проблемой стояло еще 3 машины, все четыре головы повезли на фрезеровку. В результате «моя голова» была самой лучшей и практически не требовала фрезеровки, но все равно отфрезеровали по минимуму. Комментарий (Egor): Если у тебя происходил перегрев от высокооктанового бензина, то интересно, какие причины коробления ГБЦ были у них? Кстати, использование АИ98 на средне форсированных ДВС приводит к прогнозируемому перегреву при работе движка, а резкая остановка движка после высоких нагрузок еще более увеличивает риск появления термоудара и коробления ГБЦ. От чего произошло коробление ГБЦ у тебя? Скорее всего, совокупность обоих факторов. Я ранее уже сообщал, что коробление ГБЦ на Нексиях — довольно распространенное явление. Просто здесь в конфе слишком мала статистика, — не более 5% по сравнению с общим количеством Нексий в Москве. Об этом и говорил мне инженер по гарантии СТО. Теперь и ты в этом убедился. Параллельно промыли «ручками» форсунки. После сборки двигатель стал работать значительно ровнее. Но обороты продолжили свое плаванье, но уже не столь значительно. Компрессия в цилиндрах до и после ремонта одинаковая 13, 12.5, 12.5, 12.
Мнение всех мастеров — причина пробоя прокладки в использовании высокооктанового бензина. Прокладка не выдержала нагрузок. Повезло еще, что клапана не прогорели.

Комментарий (Egor): Об этом я тебя предупредил, когда ты сообщил, что гонял на АИ98. НО: — это не прокладка не выдержала нагрузок, а коробление перегретой ГБЦ вызвало НЕ ПЛОТНОЕ прижимание прокладки и её окантовочных колец между БЦ и ГБЦ. В результате отвод тепла от окантовочных колец уменьшился и они прогорели. Коробление вызвало и уход тосола в двигатель.
Точно такой же эффект можно получить при использовании АИ95 с фишкой, установленной на АИ83. Очень часто даже в конфе читаешь такие сообщения, что владелец ездил на АИ95 и даже не знал, что для этого нужно переставить фишку с заводской установки на А83. Вполне возможно, что те три машины поимели перегрев именно по этой причине. Ведь многие горе-мастера на НЕ СПЕЦИАЛИЗИРОВАННЫХ СТО про фишку ничего не знают и могут запросто порекомендовать владельцу перейти на АИ95. К сожалению последствия вылезут не сразу и владельцу будет довольно трудно сопоставить истинную причину.

Кстати, клапана проверили, — прилегание полное. После сборки поехал на диагностику. Купил новые свечи NGK BPR6ES-11, из четырех две тест на стенде не выдержали, пришлось поменять. Рассказал мастеру про «фишку», он же про такие вещи вообще не слыхивал. Говорит, что на машинах старого выпуска таких наворотов видать не было. Поискали в том месте где должна быть — не нашли. У нас ГАИшники кстати на Нексиях ездят, у него обслуживаются. Так вот мастер говорит что они их от бампера до бампера прошли и ни чего подобного не видали, но распечататочку Egor-овскую у меня взял. После диагностики и замены свечей двигатель работает еще ровнее. Но все равно плавает в пределах 100-150 об. Сказали прочистить инжектора УЗ. Но об этом уже писал вчера. На следующей неделе договорился буду мыть ДКК, ДПДЗ, РХХ т.п.

Момент затяжки гбц дэу нексия 8 клапанов































( один распредвал)
Последовательность демонтажа болтов головки цилиндров

Последовательность затяжки болтов головки цилиндров


При демонтаже головки цилиндров или корпуса распредвала необходимо заменить
прокладку головки. Отворачивать болты крепления головкисследует только на холодном двигателе. При сборке использовать новые болты.

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нижний шланг радиатора.
2. Слить охлаждающую жидкость.
3. Отрицательный провод аккумуляторной батареи.
4. Кронштейн генератора, предварительно отклонив генератор в сторону.
5. Распределитель 14 с проводами.
6. Тросы от:
– кронштейна впускного трубопровода;
– корпуса дроссельной заслонки;
– переключателя на низшую передачу.
7. Все вакуумные шланги от корпуса дроссельной заслонки и впускного трубопровода.
8. Шланги:
– топливные (подводящий и сливной);

Предупреждение
Топливные трубопроводы находятся под давлением. Не отсоединять шланги до
уменьшения давления в топливной системе.

– шланги системы охлаждения двигателя и отопителя от нижней части корпуса
дроссельной заслонки и шланг от входного патрубка насоса смывателя;
– шланг от крышки б и патрубок 155 принудительной вентиляции картера двигателя от корпуса 8;
– верхний шланг радиатора.
9. Выпускную трубу от выпускного трубопровода.
10. Клемму датчика концентрации кислорода.
11. Электрические провода:
– cистемы впрыска топлива;
– cвечей зажигания.
12. Зубчатый ремень.
13. Вывинтить болты крепления головки цилиндров в последовательности, показанной на рис. Последовательность демонтажа болтов головки цилиндров. (Двигатель должен быть холодным).
14. Корпус 8 распредвала.
15. Головку цилиндров в сборе с выпускным и впускным трубопроводами 53, 23.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Очистить от масла и грязи сопрягаемые плоскости головки, корпуса распредвала и блока цилиндров. На привалочных поверхностях не должно быть вмятин и глубоких царапин.
2. Крепежные болты головки и резьбовые отверстия в блоке цилиндров должны быть чистыми. При попадании грязи в отверстия может нарушиться плотность стыка деталей при затяжке болтов номинальным моментом.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Наложить непрерывный 3-миллиметровый валик из герметика на уплотняемую
плоскость корпуса распредвала.
2. Головку цилиндров 29 и новую прокладку 26 (присоединить впускной и выпускной трубопроводы, если они были демонтированы).
3. Корпус 8 распредвала на верхнюю плиту головки цилиндров.
4. Новые крепежные болты 4 головки цилиндров. При затяжке болтов придерживаться последовательности, указанной на рис. Последовательность затяжки болтов головки цилиндров.
4а. Все болты крепления головки 29 моментом 25 Нм.
4б. Дополнительно завернуть болты на 60° (см. рис. Последовательные стадии
затяжки болтов головки цилиндров).
4в. Дополнительно завернуть болты на 60°.
4г. Дополнительно завернуть болты на 30°.
5. Гидрокомпенсаторы 37 и рычаги 36.
6. Зубчатый ремень 44.
7. Клеммы электрических проводов:
– cистемы впрыска топлива;
– cвечей зажигания.
8. Выпускную трубу к выпускному трубопроводу.
9. Клемму датчика концентрации кислорода.
10. Шланги:
– верхний шланг радиатора;
– шланг принудительной вентиляции картера;
– шланг к нижней части корпуса дроссельной заслонки и напорный шланг водяного насоса;
– топливные (подводящий и сливной).
11. Поправить положение всех вакуумных шлангов, закрепленных к корпусу
дроссельной заслонки и впускному трубопроводу.
12. Тросы к:
– кронштейну впускного трубопровода;
– корпусу дроссельной заслонки системы впрыска топлива;
– переключателю на низшую передачу.
13. Распределитель зажигания 14 с проводами.
14. Кронштейн генератора, генератор, ремень, отрегулировать натяжение ремня.
15. Нижний шланг радиатора.
16. Отрицательный провод батареи.
17. Залить охлаждающую жидкость.
18. Запустить двигатель и прогреть его до температуры открытия термостата.
19. Затянуть болты крепления головки дополнительно на З0°–50° в
последовательности,

Очистка направляющих втулок клапанов

Проверка плоскостности поверхности прилегания головки блока цилиндров

Измерение высоты головки блока цилиндров


А = 96 ± 0,25 мм

Перед демонтажом головки блока цилиндров и механизма газораспределения
измерить компрессию в цилиндрах и записать результаты. При разборке механизма
газорас пределения необходимо сохранить комплекта цию деталей в отдельных группах и при сборке установить их строго на те же места, которые они занимали до разборки. В противном случае будет нарушена приработка деталей.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Механизм газораспределения.
2. Вывинтить свечи зажигания.

Проверить
ПОРЯДОК ВЫПОЛНЕНИЯ
Прокладку головки блока цилиндров и уплотняемые поверхности на наличие следов утечки охлаждающей жидкости и масла, прорыва газов и коррозии. Если прокладка имеет дефекты, необходимо определить причину:
– неправильный монтаж;
– ослабление крепления или деформация головки блока цилиндров;
– отсутствие штифтов.

Предупреждение
При использовании механизированной металлической щеткисследует надевать
защитные очки во избежание травмирования глаз.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Головку блока цилиндров. Удалить все отложения до металла. Запрещается
применять механизированную чистку металлической щеткой плоскости прилегания головки к блоку цилиндров.
2. Направляющие втулки клапанов, см. рис. Очистка направляющих втулок клапанов.
3. Резьбовые отверстия.
4. Остатки герметика в свечных отверстиях.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Исправность резьбы и головок, отсутствие трещин на стержнях болтов крепления головки блока цилиндров.

Предупреждение
При монтаже головки применять только новые крепежные болты.

2. Головку блока цилиндров на наличие трещин, особенно между седлами клапанов и в выпускных каналах.
3. Верхнюю поверхность головки на наличие следов коррозии, инородных включений в материал и свищей.
4. Отклонения от плоскостности верхней поверхности головки, а также привалочных плоскостей для впускного и выпускного трубопроводов, см. рис. Проверка плоскостности поверхности прилегания головки блока цилиндров. При наличии деформаций заменить головку блока цилиндров.
5. Замерить высоту головки. Если высота составляет 95,75 мм или менее, заменить
головку, см. рис. Измерение высоты головки блока цилиндров.
6. Исправность всех резьбовых отверстий. Дефектное резьбовое отверстие можно
отремонтировать с помощью вставной втулки (ввертыша).
7. Посадочные поверхности:
– заглушки рубашки охлаждения.
8. Направляющие втулки клапанов.
Прежде чем приступать к ремонту седел клапанов, следует сначала проверить
состояние и отремонтировать направляющие втулки клапанов, поскольку они
центрируют стержни клапанов в головке относительно седел. Перед измерением
диаметра и проведением любых ремонтных работ необходимо тщательно очистить
направляющие втулки. При износе обработать отверстия втулок разверткой на
ремонтный размер.
9. Седла клапанов на наличие сильного износа и раковин.
Седла клапанов могут быть отремонтированы шлифованием. Для восстановления
работоспособности седел клапанов следует использовать специальную
шлифовальную машинку. При работе следовать инструкциям изготовителя
шлифовальной машинки. Если седла подверглись ремонту шлифованием, необходимо также обработать фаски головок клапанов или заменить клапаны.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Свечи зажигания.
2. Клапаны и клапанные пружины.

Предупреждение
Во избежание повреждений ввертывать свечи после монтажа головки блока
цилиндров.

ПОРЯДОК ВЫПОЛНЕНИЯ
Снять клапаны и клапанные пружины.

Предупреждение
При разборке механизма газораспределения необходимо сохранить комплектацию
деталей в отдельных группах и при сборке установить их строго на те же места,
которые они занимали до разборки. В противном случае будет нарушена приработка деталей.
При демонтаже клапанов следует предохранять направляющие втулки от
повреждений. Если стержень клапана стал грибообразным, надо снять лишний металл с помощью напильника или наждачного бруска. Запрещено выбивать клапан из втулки молотком или бородком.

ПОРЯДОК ВЫПОЛНЕНИЯ
Клапаны от нагара и смолистых отложений. Нагар удаляют проволочной щеткой, а
смолистые отложения – с помощью замачивания в жидкости для очистки карбюратора.

Предупреждение
Во избежание травмирования при использовании механизированных щеток
обязательно надевать защитные очки. Следует также избегать вдыхания паров и
контактов с открытыми участками тела жидкости для очистки карбюратора. Не
царапать стержни клапанов грубыми проволочными щетками

Направляющие втулки клапанов
ОБЩИЕ СВЕДЕНИЯ

Измерение зазора между клапаном и направляющей втулкой

Развертывание отверстий втулок


Измерить

ПОРЯДОК ВЫПОЛНЕНИЯ
Зазоры между стержнем клапана и втулкой. Можно использовать два способа
измерения.
– Вставить клапан во втулку. Приподнять клапан на 3 мм от седла и покачать из
стороны в сторону, измерить боковые перемещения клапана.
– Измерить внутренний диаметр втулки и наружный диаметр стержня клапана.
Взять разницу диаметров.
Отверстия направляющих втулок могут быть развернуты на больший ремонтный
размер, см. рис. Развертывание отверстий втулок. В этом случае надо использовать
клапаны с увеличенным диаметром стержня.

Характер износа наконечника стержня клапана

Зоны износа клапана


1. НАКОНЕЧНИК СТЕРЖНЯ
2. КАНАВКА ДЛЯ УСТАНОВКИ СУХАРЕЙ
3. НАИМЕНЕЕ ИЗНАШИВАЕМЫЙ УЧАСТОК СТЕРЖНЯ
4. НАИБОЛЕЕ ИЗНАШИВАЕМЫЕ УЧАСТКИ СТЕРЖНЯ
5. ФАСКА
6. КРОМКА

ПОРЯДОК ВЫПОЛНЕНИЯ
Несоосность клапана и седла. Приподнять клапан от седла и нанести на фаску головки клапана тонкий слой краски (берлинской лазури). Опустить клапан на седло, прижать и осторожно повернуть. По следам краски на фаске седла можно судить о концентричности клапана и седла. Вытереть следы краски. Нанести на фаску седла тонкий слой краски (берлинской лазури) и повторить проверку. По следам краски на фаске клапана можно судить о соосности клапана и седла. При неудовлетворительном прилегании головки клапана к седлу необходимо обработать фаски деталей шлифованием или заменить клапаны.

ПОРЯДОК ВЫПОЛНЕНИЯ
Износ наконечника стержня клапана. Канавки для установки сухарей и уплотнений на выкрашивание и износ стенок. Если канавки имеют дефекты, следует заменить
клапаны. Фаску головки клапана на наличие раковин и трещин. Если фаска сильно
повреждена, проверить зеркало соответствующего цилиндра и поршень. Стержень
клапана на наличие задиров и царапин. Задиры и неглубокие царапины можно вывести тонким наждачным бруском. Прямолиней ность стержня клапана и коробление головки. Использовать в качестве опор клапана V-образные измерительные призмы. Деформированные клапаны следует заменить.
Фаску головки клапана на наличие концентрической канавки. Если глубина канавки велика и при шлифовании головки клапана получится острая кромка, клапан
необходимо заменить. Фаска головки клапана может быть перешлифована на
номинальные размеры, если в остальном клапан годен для дальнейшего
использования. При невозможности перешлифовать фаску клапан подлежит замене.
Измерить толщину кромки головки клапана после шлифования. Если толщина кромки менее допустимого значения, заменить клапан.
Головка цилиндров. Корпус распределительного валаDaewoo Nexia
Следующая страница»»»»»»

    1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.
    21.22.23.24.25.26.27.28.29.30.31.32.33.34.

Двигатель Daewoo Nexia N100

Двигатель — один из наиболее сложных и дорогих агрегатов автомобиля. Поэтому к его техническому обслуживанию и ремонту подходите максимально ответственно и осторожно. Все регламентные работы должны выполняться в строгом соответствии с регламентом планового технического обслуживания. Если Вы не уверены в своих силах и не располагаете необходимыми инструментами выполнение работы лучше доверить специализированному сервису.

Двигатель 1,5 SOHC
В данном разделе рассмотрен двигатель A15SMS. Этот двигатель является дальнейшим развитием двигателя G15MF хорошо известного по дорестайлинговой Nexia. К наиболее существенным изменениям стоит отнести соответствие экологическим нормам ЕВРО 3, увеличение числа информационных датчиков системы управления двигателем, модуль зажигания вместо датчика распределителя, а также иную форму впускного трубопровода и пластиковую крышку головки блока цилиндров.

Для соответствия нормам ЕВРО 3 в автомобиль стали устанавливать два каталитических нейтрализатора отработавших газов (с. 178, «Система выпуска отработавших газов») и два датчика концентрации кислорода (с. 107 или с. 149, «Электронная система управления»).

В системе управления двигателем (помимо второго датчика концентрации кислорода) появились датчик положения распределительного вала и датчик детонации.

Операции по двигателю G15MF, выполнение которых отличается от аналогичных по двигателю A15SMS, рассмотрены в разделе «Особенности обслуживания двигателей G15MF и A15MF» (с. 184).

Моменты затяжки резьбовых соединений деталей двигателя

Очистка двигателя и подкапотного пространства
При эксплуатации автомобиля моторный отсек интенсивно загрязняется и в отличие от кузова и салона автомобиля обычно обделен вниманием на автомобильных моечных станциях. Однако сильно загрязненный двигатель может доставить больше неприятностей, чем грязный кузов или салон. Поэтому периодически необходимо проводить очистку двигателя и подкапотногс пространства.

В подкапотном пространстве расположено много электронных компонентов, в этой связи не рекомендуем проводить очистку подкапотного пространства аппаратами высокого давления (как поступают на большинстве автомобильных моечных станций).

Очистку следует проводить в следующем порядке.
1. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

2. Наносим специальный препарат на детали двигателя.

3. Ждем несколько минут и смываем размягченные загрязнения слабой струей воды. При необходимости дополнительно очищаем поверхности кистью с жестким ворсом или тряпкой.

4. При необходимости очистки электронных компонентов (модуль зажигания, высоковольтные провода, предохранителей и др.) лучше воспользоваться тряпкой или кистью с нанесенным на них препаратом очистки двигателя, а затем вытереть их насухо.

5. Продуваем сжатым воздухом двигатель и подкапотное пространство для удаления остатков воды.

6. Для защиты деталей двигателя от загрязнения и придания им вида новых деталей можно обработать моторный отсек термолаком для двигателя.

Перед обработкой необходимо ознакомиться с инструкцией по применению препарата.

Проверка технического состояния
Последовательность выполнения
1. Проверяем уровень масла в поддоне картера двигателя. Убеждаемся в отсутствии эмульсии в поддоне картера двигателя (масло на указателе уровня должно быть без белых разводов). Появление эмульсии указывает на повреждение головки блока цилиндров или ее прокладки.
2. Убеждаемся в отсутствии масляных пятен в расширительном бачке системы охлаждения, а также в отсутствии бурления в расширительном бачке при работе двигателя. При наличии перечисленных явлений возможны повреждение головки блока цилиндров или ее прокладки.
3. Проверяем отсутствие потеков масла из-под масляного фильтра, из-под пробки сливного отверстия поддона картера, из переднего и заднего сальников коленчатого вала, сальника распределительного вала (при снятой передней крышке ремня привода ГРМ), из-под прокладки крышки головки блока цилиндров и поддона картера двигателя. В случае обнаружения утечек масла необходимо заменить поврежденные уплотнения (см. соответствующие разделы).
4. Проверяем отсутствие разрывов резинометаллических шарниров опор силового агрегата. Поврежденные детали необходимо заменить.
5. Проверяем отсутствие шумов и стуков в двигателе. Для наиболее точной диагностики необходимо воспользоваться техническим стетоскопом.
1) Стук коленчатого вала. Глухого металлического тона, частота которого увеличивается вместе с частотой вращения коленчатого вала двигателя.
2) Стук шатунных подшипников. Прослушивается на холостом ходу двигателя при резком открытии дроссельной заслонки. Должен пропадать при отсоединении высоковольтного провода неисправного цилиндра.
3) Стук поршней. Стук незвонкий, приглушенный. Прослушивается при малой частоте вращения коленчатого вала под нагрузкой.
Для устранения вышеперечисленных стуков требуется разборка и дефектовка блока цилиндров двигателя. Выполнение этой работы лучше доверить специализированной станции технического обслуживания.
4) Стук впускных и выпускных клапанов. Высокого тона с равномерными промежутками. Хорошо прослушивается при работе двигателя на холостом ходу. Частота его меньше частоты любого другого стука в двигателе. Как правило, вызван неисправностью гидрокомпенсаторов зазоров в приводе ГРМ.
4. Проверяем отсутствие дымления двигателя при различных режимах работы.
Черный дым при перегазовках указывает на слишком богатую рабочую смесь. Это, скорее всего, может быть вызвано неисправностью в системе управления двигателем.
Сизый дым свидетельствует о попадании масла в камеру сгорания. Если дымление возникает при сбросе «газа», на холостом ходу и при работе двигателя на высоких оборотах без нагрузки, но при равномерном движении дымления нет. скорее всего, изношены маслосъемные колпачки. Если дымление увеличивается при увеличении оборотов и нагрузки и при равномерном движении за машиной тянется сизый шлейф, вероятнее всего, причиной является износ маслосъемных колец. Для устранения данной неисправности необходима разборка и ремонт блока цилиндров двигателя. Выполнение этой работы целесообразнее доверить специализированной станции технического обслуживания.
Густой белый дым говорит о попадании в камеру сгорания охлаждающей жидкости. Это может быть вызвано деформацией головки блока цилиндров или повреждением прокладки головки блока цилиндров.
5. Проверяем компрессию в цилиндрах двигателя.

Двигатель 1,6 DOHC
В данном разделе рассмотрен двигатель 1,6 DOHC — i6D3. Он представляет собой дальнейшую модернизацию двигателя 1,5 DOHC (A15MF), устанавливавшееся на Daewoo Nexia до рестайлинга. Основные отличия: пластиковый впускной трубопровод с изменяемой длиной впускного тракта и увеличение рабочего объемa на 0,1 л. Кроме того, этот двигатель отвечает нормам ЕВРО 3 за счет установки двух катализаторов и двух датчиков концентрации кислорода. Этот двигатель устанавливается также на автомобиль Chevrolet Lacetti.

Моменты затяжки резьбовых соединений

Затяжка гбц нексия 8 кл

Опции темы
Отображение
  • Линейный вид
  • Комбинированный вид
  • Древовидный вид

Момент затяжки ГБЦ

Приветствую ксюховоды,подскажите момент затяжки ГБЦ,а то чтоб не перетянуть)))заранее спасибо

Момент затяжки ГБЦ

это смотря что ты хочешь. если протянуть после энного пробега, то 70нм

если поставить новую прокладку, то сложнее, зависит от двигателя:

для 16кл:
20нм потом в три приема
довернуть на 65 градусов
довернуть на 60 градусов
довернуть на 65 градусов

для 8кл:
25 нм
довернуть на 60 градусов
довернуть на 60 градусов
довернуть на 30 градусов

цифры из мурзилки «за рулем».

Момент затяжки ГБЦ

для 8кл:
25 нм
довернуть на 60 градусов
довернуть на 60 градусов
довернуть на 30 градусов

цифры из мурзилки «за рулем».

Забыл ещё «Завести, прогреть до рабочей температуры и довернуть ещё на 30 град.»

Итоговый момент не очень большой получается, как раз около 70 нм. Тянул без особого усилия. Три недели, пока всё гуд.

Момент затяжки ГБЦ

Забыл ещё «Завести, прогреть до рабочей температуры и довернуть ещё на 30 град.»

Итоговый момент не очень большой получается, как раз около 70 нм. Тянул без особого усилия. Три недели, пока всё гуд.

на 16 клапанной, еще раз доворачивать не надо — это точно, за 8 клапанную не знаю

Момент затяжки ГБЦ

Забыл ещё «Завести, прогреть до рабочей температуры и довернуть ещё на 30 град.»

Итоговый момент не очень большой получается, как раз около 70 нм. Тянул без особого усилия. Три недели, пока всё гуд.

Момент затяжки ГБЦ

Забыл ещё «Завести, прогреть до рабочей температуры и довернуть ещё на 30 град.»

Итоговый момент не очень большой получается, как раз около 70 нм. Тянул без особого усилия. Три недели, пока всё гуд.

Правильная метода, не раз такое проделывали, все красиво потом получается.

Момент затяжки ГБЦ

Попробуй протянуть только не перетени)))если и дальше будет гнать скинь головку и поменяй прокладку,т.к в сервисе замена прокладки ГБЦ выдет 3500 р(считаю бред отдавать такие бабки за замену прокладки)

Момент затяжки ГБЦ

Хрен знает скока уже ездию с подтёками в районе модуля зажигания и даже не думал менять, доливаю за год грамм 150 ,думаю если фантаном не хлещет и в блок не идет то и нефиг туда лезть.

на g15mf снимал гбц уж больше года назад ! потом ставил новую прокладку и новые болты и крутил до 30н.м потом примерно на глаз доворачивал 2 раза по 60 ! больше ничего не трогал и не докручивал. нигде и намёка нет на подтёки и даже не потеет прокладка )
вчера на c20xe прикручивал по инструкции ! так я себе плечо походу вывихнул. )
сначало 25 н.м потом на 65 градусов потом ещё на 65 не вышло уже.а надо ещё на 65. после второго прокрута уже ыбло порядка 110 н.м. НЕ КРУТИТЕ ПО ИНСТРУКЦИИ )

Последний раз редактировалось morgusha; 28.11.2013 в 12:03 .

В этой статье я опишу подробно моменты с которыми может столкнуться человек, который хочет заменить прокладку ГБЦ на Нексии. В конце статьи видео инструкции по замене прокладки.

Пошаговая инструкция написана простым языком, подойдет как для 8-ми клапанных так и для 16-ых двигателей Нексий.

Когда стоит менять прокладку

Мысли по замене прокладки под головкой блока цилиндра не возникают на пустом месте, скорее всего уже что то произошло, а именно :

  • Интервал замены 50 – 80 тысяч километров, именно столько проходит прокладка хорошего качества и установленная без нарушений.
  • Потёки масла на блоке двигателя, иногда через прокладу ГБЦ может уходить масло
  • Утечка антифриза. На стыке блока, где установлена прокладка также со временем может уходить антифриз
  • Пробита прокладка и антифриз попадает в цилиндры.

Последний вариант самый печальный, так как попадание в цилиндры лишних жидкостей – антифриза и лишнего масла пагубно влияет на ресурс двигателя и сказывается на его работе.

Подготовительные работы для замены прокладки ГБЦ на Нексии

Производить замену можно самостоятельно, но если с руками у вас все в порядке. При некоторых случаях лучше голову отшлифовать перед установкой новой прокладки, отдав её токарю или в автосервис где есть услуга шлифовки гбц.

Работы по замене займут от 2 часов свободного времени, и большой необходимостью является гараж или закрытое пространство чтобы во вскрытый двигатель ничего не попало.

Инструмент который пригодится для работы, тот же самый что и по замене ремня ГРМ на нексии, плюс набор торцевых ключей от 10-13 и больше. Также тара для слива жидкостей и ветошь.

Ну и сама новая прокладка ГБЦ:

Замена прокладки головки блока цилиндров (гбц) Нексии

1. Установи автомобиль строго горизонтально и зафиксируйте ручным тормозом и подпорами под заднее и переднее колесо.
2. Отсоедини АКБ (аккумулятор), открутив массу с клеммы минус или полностью сняв аккум с нексии.
3. Полностью слей охлаждающую жидкость. Внизу радиатора открутив сливную пробку. (слиться должно не меньше 5 литров)
4. Установи первый цилиндр в положение ВМТ (верхней мёртвой точки).
5. Далее сними ремень ГРМ (газораспределительный механизм) и открути шкивы распредвала
6. Сними заднюю крышку ГРМ.
7. Отсоедини фланец приемной трубы от выпускного коллектора.
8. Далее можно снять клапанную крышку ( см. Замена прокладки клапанной крышки Нексии)
9. Отсоедини всё от дроссельного узла – шланги охлаждающей жидкости и жгуты проводов от датчиков на дросселе (датчик холостого хода и датчик положения дроссельной заслонки), затем сними трос с дроселя, который управляет её положением
10. Снять шланги с рециркуляции картерных газов (ЕГР), в нексии на двигателях F16D3 (16 клапанных 1.6) стоит датчик клапана ЕГР, необходимо отцепить жгут от этого датчика.
11. Далее отсоедините жгуты от всех датчиков вокруг двигателя, а также питание форсунок на топливной рампе.
12. Отсоедини от рампы шланги подвода и слива бензина, а также все штуцеры и патрубки от двигателя.
13. Также отсоедини шланг с радиатора, который идёт на термостат.
14. Выкрути 10 болтов крепления ГБЦ (головки блока цилиндров в последовательности), показанной на фото, в три этапа:
1-й – отверните болты на 1/4 оборота;
2-й – отверните болты еще на 3/4 оборота;
3-й – окончательно выверните болты.

Последовательность выкручивания болтов.

ВНИМАНИЕ
Болты крепления ГБЦ (головки блока цилиндров) можно выворачивать только на холодном двигателе.

15. Осторожно подними головку блока цилиндров. Она тяжелая, поэтому поднимать её лучше вдвоем.
16. После того как поднимешь ГБЦ, увидишь состояние прокладки. Удали её.
17. Очисти всё что можешь, но без механического воздействия. Поверхности должны быть без масла, а также абсолютно чистыми и сухими.

Если не удалить масло из каналов куда вкручиваются болты, то при закручивании возникнут перекосы.

18. Установи новую прокладку отцентровав всё строго по отверстиям.
19. Теперь поставь обратно ГБЦ с учетом
– прокладка должна быть новая, повторное использование не допускается.
– болты крепления (10 штук) тоже нужны новые, и повторное использование не допускается, так как они деформируются при затяжке.
Закручивайте болты крепления ГБЦ в 4 этапа:
1 этап – затяните болты моментом 20 Н·м (2,0 кгс·м)
2, 3, 4 этапы – доворачивайте болты каждый раз на угол 65°.

20. Установи и собери всё в обратной последовательности. Залей жидкости и отрегулируй ремень правильно ремень ГРМ.

Используя рекомендации в этой статье, вы не допустите ошибок при замене прокладки гбц на нексии (ланосе, шевроле лачетти).

Видео по теме Замена прокладки ГБЦ Нексия

Всем доброго времени суток!

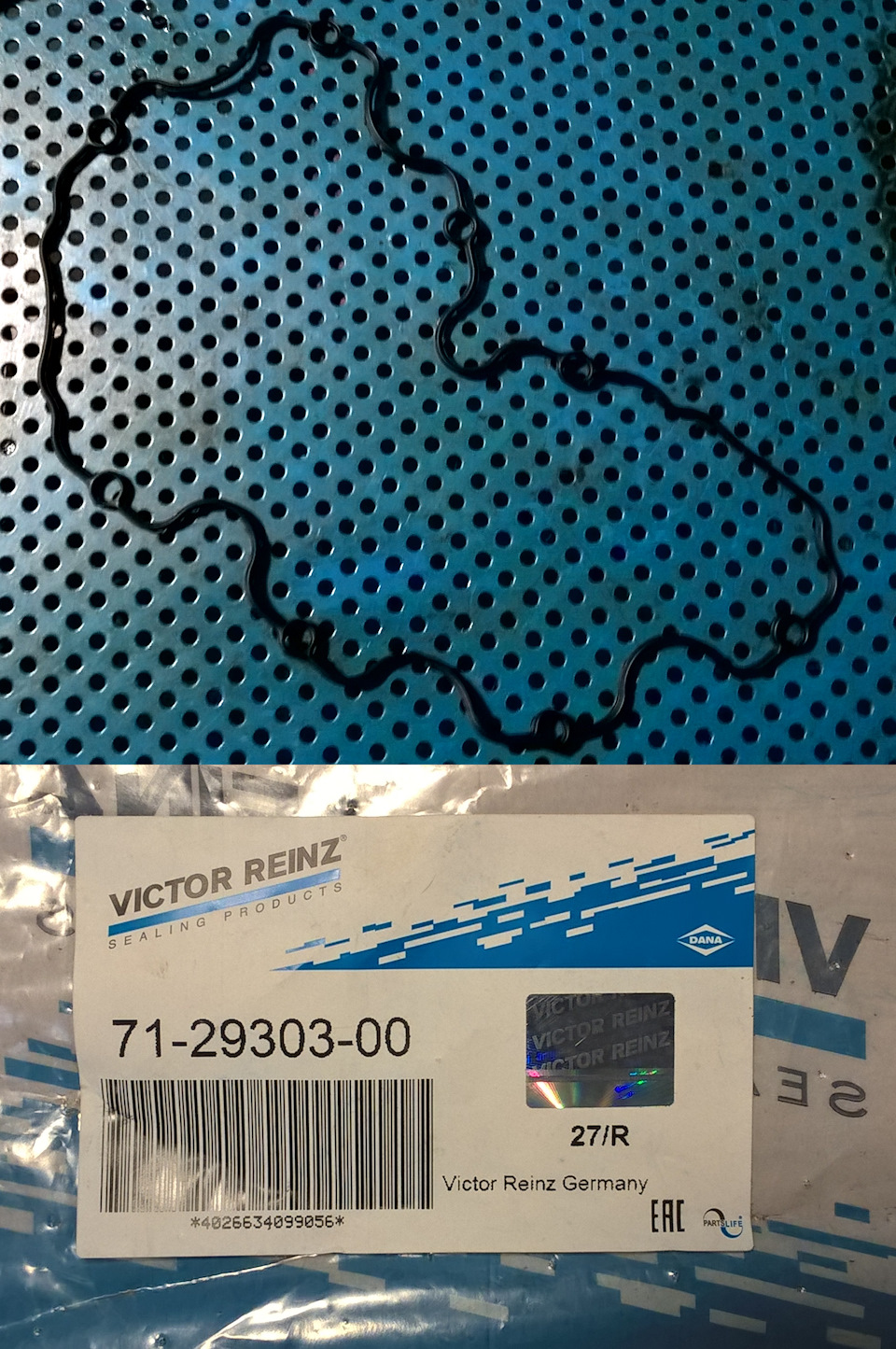

Есть два хороших совета — обращать внимание на дым из выхлопной трубы и отъезжая с места стоянки обращать внимание на масляные пятна под машиной… Так вот если к небольшому белому дымку из выхлопной при прогреве машины серьёзно не отнёсся, периодически доливая антифриз, то масляное пятно заставило задуматься и обратиться в сервис. Причина поломки при осмотре — пришедшая в негодность прокладка головки блока цилиндров (арт. 96181217, 96391433, 96391434, 90509714), требующая замены — скажем так, некоторый недостаток 8-клапанных двигателей.

Помимо этого для замены было бонусом подарено резиновое уплотнительное колечко для трамблёра NONAME (арт. 01972943). Старое, как и следовало ожидать, перестало быть эластичным и превратилось в хрупкий пластик.

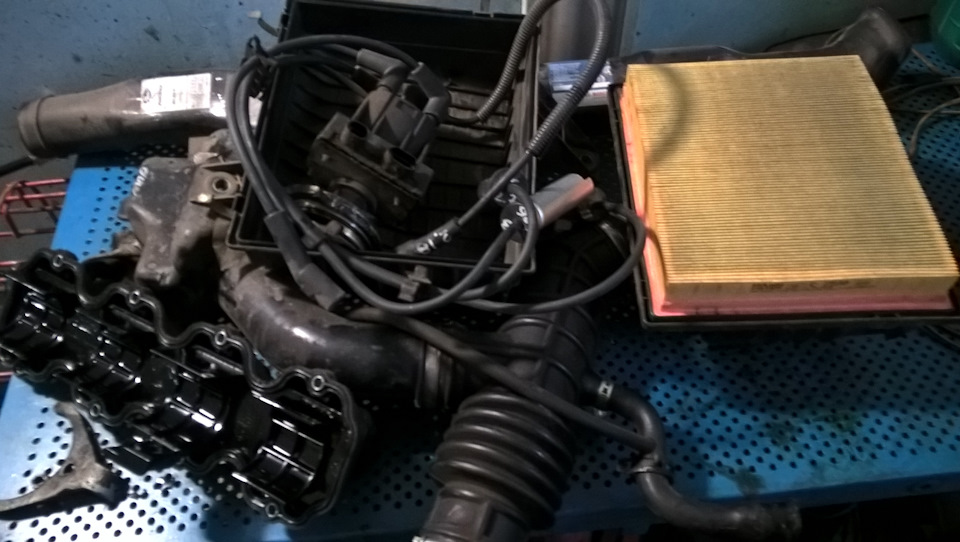

Предварительно сняли всё лишнее, отключили датчики, отсоединили патрубки и сняли ремни — чтобы ничто не мешало работе и слили антифриз.

Согласитесь, не каждый день представляется возможность заглянуть в сердце автомобиля…

0 0 голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
