Подставочный профиль

Какие функции выполняет подставочный профиль

Подставочный профиль – многофункциональный элемент, который опытные специалисты однозначно рекомендуют использовать для комплектации пластиковых окон. Эта невидимая деталь является очень важной, так как позволяет не только решить важные эксплуатационные задачи, но и помогает сохранить целостность основного оконного профиля. Такие элементы можно использовать для окон с разными габаритами, поскольку при соблюдении технологий монтажа они без риска деформаций выдерживают даже вес конструкции, оснащенной двойными стеклопакетами и имеющей армирующие вкладыши.

Какие функции выполняют подставочные элементы

Подставочный профиль для окон также может называться базовым, и он при всей своей технологической простоте удивляет количеством выполняемых функций:

  • предохраняет окно от повреждений в процессе транспортировки изделия к месту установки – в этом случае базовый профиль служит одновременно и амортизатором, и дополнительной прокладкой между различными поверхностями и оконной рамой;
  • устраняет «мостики холода» в нижней зоне проема – подставочный профиль с полыми внутренними камерами существенно замедляет процессы теплопередачи между остывшими стенами и окном;
  • позволяет эстетично установить наружный подоконник – при его монтаже базовый подставочный элемент дает возможность аккуратно завести полотно непосредственно под рамный профиль;
  • обеспечивает герметичность и исключает продувание окна снизу – стыковочный шов между рамой и подставочным профилем не пропускает воздух и воду, благодаря чему в этой зоне предельно снижается вероятность выпадения конденсата и появления грибка с плесенью;
  • исключает возможность перекосов конструкции – наличие сплошной базовой детали в нижней зоне переплета придает всему окну дополнительную устойчивость;
  • позволяет компенсировать незначительную усадку – в этом случае полая изнутри пластиковая деталь выполняет амортизирующую функцию;
  • является основой для надежной фиксации нижнего отлива – благодаря этому обеспечивается целостность основного рамного профиля.

Кроме всего перечисленного, подставочный профиль для окон ПВХ позволяет практически идеально точно выставить конструкцию по уровню. Благодаря этому удается добиться корректной работы фурнитуры в течение длительного срока, поскольку отсутствие перекосов позволяет долго не регулировать механизмы открывания.
Некоторые производители включают эти элементы в смету, но не устанавливают, поэтому после доставки окон рекомендуется проверять окна на наличие подставочных профилей. Сделать это очень просто – снизу рамы должен присутствовать дополнительный элемент, который уже основного профиля.

Требования к подставочным профилям и их размеры

К основной раме подставочный ПВХ профиль крепится снизу посредством зажимных крепежных элементов или обычных саморезов. Другие способы фиксации недопустимы. Помимо этого к базовым элементам предъявляются следующие требования:

  • наличие минимум двух внутренних камер;
  • толщина стенок согласно международным стандартам не менее 2 мм;
  • ширина в зависимости от производителя и типа профиля должна составлять 20-40 мм;
  • высота детали может варьироваться в диапазоне 20-30 мм.

При этом допускается наличие сероватого оттенка у поливинилхлорида, из которого изготовлены подставочные профили. Это значит, что для производства этих деталей разрешено использовать вторсырье. Максимальная длина базовых элементов обычно составляет 6 метров.

Подставочный профиль для ПВХ окон

Архитектура большинства зданий способствует поднятию ветрового потока вверх, в результате наибольшее давление скапливается под отливом (внешним подоконником), что приводит к нарушению целостности фасада, снижению уровня герметичности, формированию мостиков холода.

Эксперты рекомендуют обратить особое внимание на зону под оконной рамой — между внутренним и внешним подоконником. В этом месте очень часто происходит продувание, когда происходит нагнетание потока воздуха под внешним подоконником. Во избежание этого в процессе монтажа рекомендуется использовать специальные дополнительные профили.

Что такое подставочный профиль для ПВХ окон

Подставочный профиль представляет собой профилированную планку, назначение которой заключается в креплении внешнего и внутреннего подоконника. Он изготавливается способом экструзии, в процессе которого ему задается определенные сечение и форма. Подставочный профиль для пвх окон является важным элементом при теплом монтаже окон, специально сформированная поверхность обеспечивает более надежное крепление подоконника.

Планка обеспечивает поддержку оконного разъема по всей длине нижнего края рамы, при этом он плотно прилегает к изоляционному слою (полиуретановой пене, пароизоляционной ленте, паропроницаемой ленте).

На рынке представлен большой выбор дополнительных профилей, система отлично подойдет для всех типов подоконников. При монтаже внешних алюминиевых или стальных подоконников рекомендуется использовать вариант со специальной «шапкой», что значительно упростит установку, а также обеспечит защиту от затекающей воды. Данный вариант идеально подходит при использовании нижнего водоотвода.

Материал изготовления профиля отличается термостойкостью, прочностью, водоустойчивостью, что обеспечивает продолжительный срок эксплуатации, защищает от образования изломов и трещин.

Назначение подставочного профиля для ПВХ окон


Подставочная планка имеет несколько важных функций, которые сразу не заметны. При изготовлении дополнительного профиля чаще всего используется пластик более темного оттенка по сравнению с цветом всего профиля. Элемент крепится на нижнюю часть рамы, после монтажа водоотливов и подоконников он полностью не виден.

  • Избежание проблем при доставке — планка позволяет защитить основную конструкцию от царапин и грязи на земле, так как грузчики не могут все время держать ее на весу.
  • Упрощение монтажа водоотливов и подоконников, отсутствие необходимости в сверлении дополнительных отверстий в основном профиле, которое не только испортило бы его внешний виды, но и способствовало созданию мостиков холода между помещением и улицей. Технология установки металлопластиковых окон также не позволяет сверлить лишние отверстия, так как это может послужить причиной растрескивания конструкции.
  • Обеспечение дополнительной теплоизоляции, так как при установке окна неизбежно образование монтажного шва (монтажной пены для устранения мостиков холода в данном случае недостаточно).
  • Обеспечение правильного выставления окна по уровню, что способствует легкому открыванию створок и надежной работе фурнитуры.

Размеры подставочного профиля

Размеры подставочного профиля могут отличаться в зависимости от производителя, ширина варьируется в пределах 2 – 4 см , высота 2-3 см, длина составляет 6 м.

Требования к подставочному профилю

Минимальная толщина стенок дополнительного профиля должна быть не менее 2 мм, что обеспечит необходимый уровень теплоизоляции нижней части профиля. Важную роль играет также количество камер, их должно быть, как минимум, 2.

При потере дополнительного профиля монтаж подоконника и отливов непосредственно к раме недопустим, проблемы могут появиться уже на этапе установки окна. Длина профиля должна быть равна длине рамы.

Монтаж подставочного профиля

Важным условием монтажа подоконного профиля является профессионализм специалистов, необходимо соблюдать определенные правила, которые меняются в зависимости от материала подоконника, профиля и стены.

В процессе монтаж подоконного профиля в помещениях с установленной теплоизоляцией следует обращать внимание на термоизоляционные плиты, точность их отрезки и соответствие отверстиям. В данном случае планка будет выступать в качестве своеобразного шва.

  • помещение подставочного профиля в местах, предусмотренных инструкцией, выравнивание с помощью строительного уровня;
  • установка окна на на профиль для проверки, поместится ли оно в проем, при наличии свободного места по верхнему краю подстановка бруска под профиль;
  • заполнение пеной пространства между подставочным профилем и проемом окна.

Повысить теплоизоляционные свойства поможет пистолет с удлиняющей насадкой. В некоторых случаях в комплекте к оконному профилю подставочная планка отсутствует, в таких случаях используются деревянные бруски, которые укладываются под окно на высоту подоконника.

Разновидности подставочных профилей для окон ПВХ и способы монтажа

Это профильная планка из плотного поливинилхлорида, разделенная внутри на две и более камеры. Крепится данный элемент к нижнему торцу оконного блока и выступает в качестве своеобразной прокладки между рамой и проемом. Материал, используемый для изготовления, не так привлекателен эстетически, как пластик створок, но намного устойчивее к механическим и температурным воздействиям.

Для чего нужен подставочный профиль

При монтаже пластикового окна подоконник и наружный водоотлив крепятся именно к подставочному профилю, разумеется, если на нем не сэкономили и он установлен снизу блока. Прикрутить отлив можно и непосредственно к уличной части рамы. Подобная установка нарушает герметичность окна, существенно уменьшая его энергосберегающие характеристики. К тому же подобный монтаж не в состоянии обеспечить плотного примыкания между рамой и отливом из-за чего вода будет попадать в низ проема. Качественная установка подоконника также возможна только с подставочным профилем, без него в местах стыка со временем появятся щели, требующие дополнительной герметизации.

Не менее важная функция подставочной рейки — дополнительная термоизоляция нижнего монтажного шва. Конструктивно профиль разделен на несколько камер, что уменьшает общие теплопотери конструкции, кроме того существуют модели, камеры которых заполнены специальным пенистым полимером с низкой теплопроводностью.

Подставочный профиль обеспечивает дополнительную жесткость, сохраняя правильную геометрию оконного блока. С его помощью конструкцию гораздо проще поставить по уровню, не опасаясь за его нарушение со временем. Это, в свою очередь, залог исправной работы фурнитуры, которая будет функционировать гораздо дольше, если конструкция стоит без перекосов.

Подробный разбор теплых подставочных профилей:

Разновидности и характеристики

Основные различия заключаются в размерах поперечного сечения, количестве камер, их наполнении (или отсутствие такового), толщине наружных стенок и внутренних перегородок между секциями. Кроме того, есть отличия в совместимости с профильными системами разных производителей.

Основные характеристики подставочного профиля:

  • Длина планки, как и у рамных аналогов, составляет 6-6,5м.
  • Ширина в зависимости от модели колеблется от 2 до 10 см.
  • Минимальное количество камер, расположенных горизонтально, – 1; максимальное – 5.
  • Толщина наружной стенки не фиксирована, но не может быть меньше 2 мм.
  • Внутренние перегородки – около 1 мм.

Двухкамерные изделия применяются в основном для обустройства холодного остекления, что для окон явление сравнительно редкое. Есть модели с вертикальным расположением камер (одна над другой), теплоизоляция такого профиля минимальна. Варианты с пятью изолированными секциями отличаются лучшими энергосберегающими характеристиками, особенно если часть камер заполнена термоизоляционным полимером (обычно экструдированный пенополистирол).

Высокие сборные модификации (10 см и больше) имеют как горизонтальные, так и вертикальные секции, часть которых может быть усилена армирующими элементами. В таких системах предусмотрены специальные соединительные элементы для сращивания по высоте, что позволяет их собирать на герметик без дополнительного крепежа.

Вверху подставочной рейки, в той части, которая соприкасается с рамой, имеется место для дополнительного размещения какого-либо утеплителя или герметика (чаще всего этот промежуток заполняют монтажной пеной).

Также часто используют ПСУЛ ленту

Описанные выше варианты, предназначены для установки внутри конструкции и не видны после финишной отделки. Однако есть ряд моделей, которые помимо выполнения опорных и усиливающих функций, могут полностью заменить элементы металлопластикового окна. Компания Rehau, например, производит подставочный профиль (108 561860), полностью заменяющий наружный водоотлив. Его применение возможно, если выступающей части отлива в 56 мм будет достаточно.

Лучшие производители

Оконные профильные системы от крупных изготовителей, как правило, комплектуются подставочным профилем.

Их отдельное приобретение может потребоваться если:

  • Комплектный профиль не подходит или не устраивает заказчика по своим характеристикам (отсутствие теплоизоляционного наполнителя, количество камер).
  • В случае утери (с отечественными монтажниками случается довольно часто) или поломки;

Наиболее распространенные производители на современном рынке:

  • Rehau. Популярные модели: энергосберегающий пятикамерный профиль – 561910 и двухкамерный с армирующим наполнителем – 561790;
  • KBE. Часто используется трехкамерный вариант (артикул 342) 46мм шириной, 3 см высотой и его аналог с прижимным крылом ( артикул 343).
  • Veka. Продукция этой компании представлена моделями линейки Softline – двухкамерный профиль с прижимным крылом и Euroline – трехкамерный вариант без наполнителя.

Также качественную продукцию изготавливают фирмы Wintech, Enwin, отечественные Novotex и Brusbox. Изделия двух последних более доступны по цене, однако качество не всегда сопоставимо с зарубежными аналогами.

Способы монтажа

Чаще всего для установки подставочного профиля применяется один из двух вариантов, которые будут подробно рассмотрены далее.

Первый способ

Используется сравнительно редко начинающими монтажниками или в случае самостоятельной установки дома. Суть способа заключается в последовательном монтировании: сначала подставочный профиль, а затем оконный блок.

Алгоритм действий:

  • В соответствии с размерами рамы размечается и отрезается подставочная планка;
  • Подготовленная деталь выставляется по уровню в нижней части очищенного проема;
  • Рулеткой промеряются расстояния между верхом проема и профилем, после чего выполняется предварительная примерка блока. Если сверху, между рамой и окном, остается чрезмерно большой зазор (более 3 см), его уменьшают, регулируя положение подкладочной планки. Обычно для этого используют пластиковые прокладки разной толщины (деревянные бруски или клинья применять нежелательно – дерево меняет свои размеры в зависимости от сезона и окружающей влажности).

Когда по всему периметру проема выставлены допустимые зазоры (оптимально 1,5-2 см), их герметизируют монтажной пеной.

Второй способ

Квалифицированные монтажники делают иначе. Окно устанавливается вместе с профилем в такой последовательности:

  • Сначала снимают прикрученный к блоку профиль, для этого необходимо открутить крепеж и вытащить планку из стыковочных пазов.
  • В одну из камер, если это возможно, вставляют утеплитель.
  • Место примыкания подкладочной планки и нижнего рамного профиля заполняют уплотнительной лентой или пеной (возможна комбинация этих материалов).
  • Крепят подкладочный профиль на его место снизу рамы.
  • Оконный блок выставляют в проеме по уровню, фиксируют на анкера или кроншетейны, после чего заполняют зазоры монтажной пеной.

Подробная видеоинструкция:

После полимеризации пены (2-3 часа) ее излишки срезают и подготавливают место для монтажа подоконника. Установку выполняют в образовавшееся между рамой и подставочной планкой Г-образное углубление. Подоконник в таком случае частично (10-15 мм) заходит под раму, а его фиксация выполняется снизу все той же монтажной пеной.

Отлив крепят к подставочной планке в углубление с наружной стороны блока. Таким образом исключено попадание воды под наружную часть окна. Поверхность проема необходимо предварительно подготовить, чтобы под водоотливом не было пустот.

Выводы

Использование подставочного профиля необходимо для:

  • минимизации теплопотерь в нижней части оконного проема;
  • усиления конструкции и обеспечения ее продолжительной работы;
  • надежной фиксации подоконника и отлива.

Теплый подставочный профиль

Дарим
3 подарка

за каждое окно!

до 31 января

Нажимая на кнопку, вы принимаете условия передачи персональных данных

Теплые окна, без продуваний и сквозняков благодаря инновационным технологиям стали доступным решением для остекления частных домов и городских квартир.

Монтаж пластиковых окон с теплым подставочным профилем в нашей стране – ноу-хау, которому доверяют компании и заказчики благодаря возможности энергоэффективно остеклить жилье.

Предлагаем установку пластиковых окон Rehau на основе теплого подставочного профиля по всей Москве и области по выгодной цене, которая окупится за счет отсутствия ремонтных работ по утеплению подоконной зоны.

Даже современные пластиковые окна могут не обеспечивать 100% герметичность, а все потому, что монтаж в зоне подоконника – сложный процесс, где нарушение технологии может привести к образованию мостиков холода.

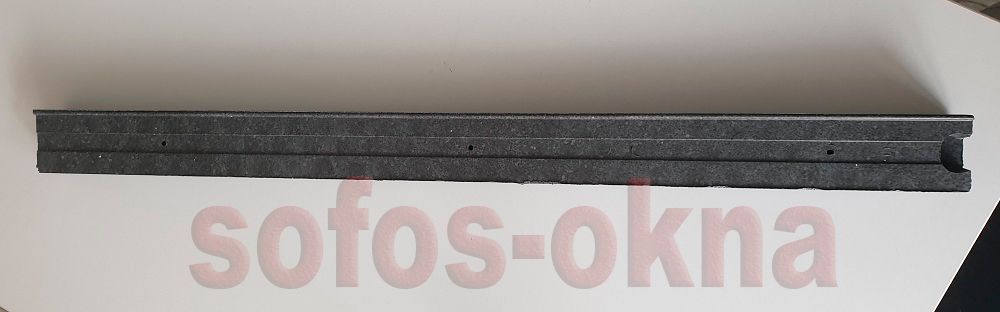

Что такое теплый подставочный профиль (ТПП)

Теплый подставочный профиль для окон ПВХ – экструдированный пенополистирол, сверхплотный и легкий, не создающий дополнительных нагрузок на оконный проем. Часто можно встретить альтернативные названия – подоконный профиль, подоконная планка и т.п, так как размещается он в зоне подоконника. Эта зона считается одной из самых уязвимых в теплоизоляции.

Для чего нужен профиль

Появление ТПП стало решением вечной проблемы с продуванием и охлаждением в нижней зоне окна (подоконника). Причем это никак не влияло на то, какие пластиковые окна устанавливаются. Стандартный подставочный профиль в связи с особенностями конструкции провоцировал продувание и попадание холодного воздуха внутрь помещения. Для регионов с низкой температурой, это проблема, ведь в зоне подоконника нередко скапливалась влага из-за снега и наледь.

Пенополистирол в основе обеспечивает терморазрыв, максимально ограждая внутреннее пространство от холодной улицы. Материал, из которого производится теплый подставочный профиль, уникален в своем роде – он твердый и одновременно легкий.

Так как ТПП подразумевает теплый монтаж, его не имеет смысла использовать для установки алюминиевых холодных оконных систем.

Расчет стоимости теплого подставочного профиля

Учтем все расходы и дадим окончательную цену

Мы работаем для вашего комфорта уже 18 лет и оправдываем доверие тысячи людей по всей Москве и Московской области

Отправить заявку можно по тел. 8 (499) 344-05-04 или укажите свои координаты для связи с менеджером

В чем разница теплого от стандартного подставочного профиля

Изначально данный элемент оконной системы выполнял одновременно несколько функций:

  1. Основание для размещения окна в проеме.
  2. Планка для крепления подоконника и откосов.
  3. Защита оконной рамы от повреждений во время транспортировки.
  4. Терморазрыв в нижней части рамы.

Такая многофункциональность одновременно стала и минусом, ведь ПП не работал «по максимуму», а с последней функцией стандартная конструкция подставочного профиля вообще не справлялась, так как полностью отсутствовал утеплительный материал.

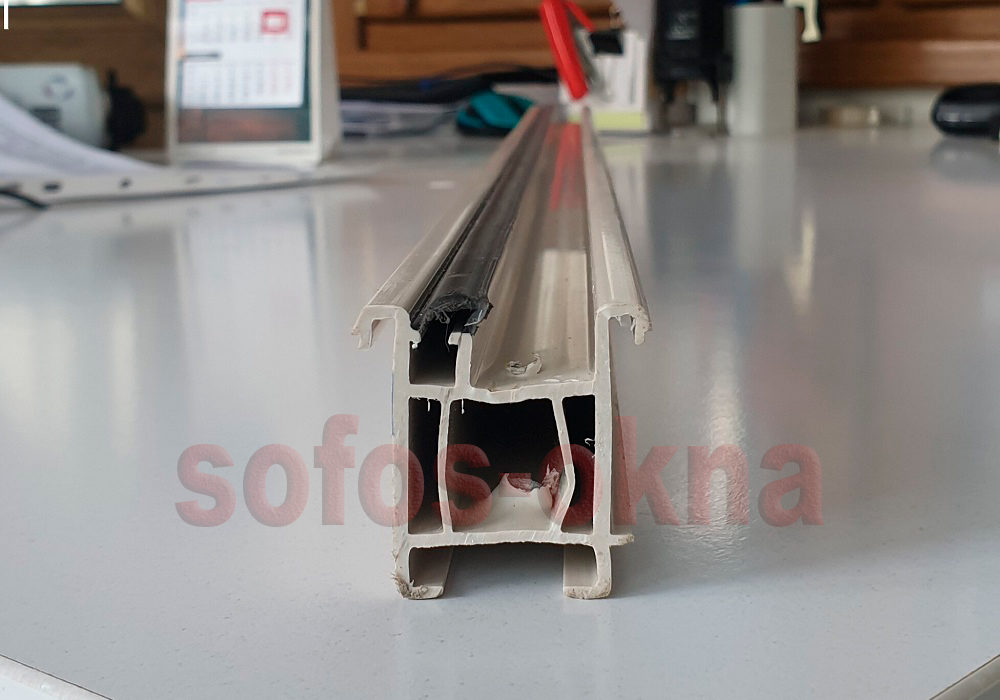

Ниже представлен стандартный вариант и усовершенствованный тип.

Проведем сравнительный анализ

  • Максимальный терморазрыв
  • Механические повреждения во время транспортировки
  • Отличная адгезия с монтажной пеной и изоляционными лентами
  • Конструктивно хлипкий профиль
  • Совместимость с любой оконной системой
  • Неплотное примыкание с проемом
  • Способность выдерживать большие нагрузки
  • Образование щелей внизу окна
  • Гарантия отсутствия продуваний
  • Теплопотери зимой в зоне подоконника

Варианты теплого подставочного профиля

  • VS Thermo П-056 – для оконных систем с монтажной глубиной 70 мм. На сайте можете выбрать окна Рехау 70 мм – Brillant, Delight, Grazio.
  • VS Thermo П-063 – для оконных систем с монтажной глубиной 76-80 мм. На сайте можете выбрать окна Рехау 80 мм – Intelio.
  • VS Thermo П-069 – для оконных систем с монтажной глубиной от 86 мм. На сайте можете выбрать окна Рехау 86 мм – Geneo.

Универсальность изделия, позволяет его применять для установки металлопластиковых, алюминиевых и деревянных окон, т.е. для любых типов, которые известны на отечественном рынке. Профиль можно сочетать с окнами Рехау, но при выборе учитывайте монтажную ширину оконного профиля.

Кроме этого, ТПП используют под пороги пластиковых и алюминиевых дверей, и в качестве основы раздвижных конструкций.

Чтобы купить теплый подставочный профиль в Москве или области, оставьте свою заявку на сайте, и с вами свяжется менеджер компании «Софос Окна».

Монтаж теплого подставочного профиля

В монтаже окон самым слабым местом всегда являлась зона примыкания к раме, где устанавливается подоконник. Редко когда она бывает идеальной, а если прибавить сюда ошибки в монтаже, в первую же зиму владелец может столкнуться с тем, что его новые окна продувают, увеличивая теплопотери и расходы на обогрев. Поэтому здесь уместно использовать дополнительно профиль, который минимизирует образование щелей. С этой задачей на все 100% справляется ТПП. Давайте разберемся в тонкостях монтажа.

Демонтаж старого изношенного подставочного профиля

Герметизация посадочного места, куда будет устанавливаться ТПП


Нанесение второго контура герметика с внутренней стороны помещения

Заделка швов монтажной пеной, которая будет выполнять функцию доп. утеплителя

Крепление нового теплого подставочного профиля на саморезы

В работе не используется силикон, а применяются только качественные герметики.

Для заказа монтажа пластиковых окон с ТПП, обращайтесь по номеру телефона или оставьте заявку.
