Сделать выдвижную полку

Выдвижная полка — книжка своими руками




Материалы.
— Листовая фанера
— Деревянные бруски
— Плоские шканты
— Клей «жидкие гвозди»
— Рояльная петля
— Картинки по запросу направляющие
— Телескопические направляющие для ящиков
— Двухсторонний скотч
— Шурупы по дереву.

Инструменты, использованные автором.
— Циркулярная пила
— Шуруповерт, сверла
— Крестовая отвертка
— Пневматический гвозомет (нейлер)
— Торцевой фрезер для шкантов.

Процесс изготовления.
Для начала Джон делает торцевым фрезером боковые прорези в деревянных элементах будущего шкафчика, и на верхней поверхности того шкафа-пенала, на котором он будет позднее установлен. Благодаря этим пазам шкаф и корпус надстройки соединятся при помощи плоских шкантов.





Древесностружечная плита — отличный материал для изделий такого типа, но кромка, как правило, быстро изнашивается, да и выглядит не очень привлекательно.

Так, мастер решает наложить на проблемные участки деревянные наличники. Они несколько выступают за пределы панелей. Тоже фиксирует их нейлером.






Открывающаяся же часть будет в пол глубины предыдущей.

Более узкую часть он устанавливает таким же образом. На эти элементы ящичка Джон берёт фанеру 1/2 дюйма толщиной. Затем он склеивает и скрепляет степлером все соединения.









Ящик прикручен к направляющим и замечательно, плавно выдвигается и задвигается.

В этот момент автор осознаёт ошибку, которую он сделал во время проектирования шкафчика: на этом этапе выяснилось, что ящик с более глубокими полками не раскрывается на всю длину, а остаётся внутри шкафа.





















Далее автор вынимает внутреннюю начинку шкафчика для того, чтобы произвести необходимые доработки. Он собирается снабдить переднюю часть ящика удобной ручкой, которую он заготовил заранее. Кроме того, он намерен прорезать несколько пазов для полочек внутри глубокого ящика.

После того, как Джон вынул ящики, первое, что он сделал, он наложил кромку на грубый фанерный рант, чтобы сгладить его. В данной статье нет подробного изложения того, как мастер закромковывал бортики.






Следующий этап может быть не обязательным, но, по мнению автора, это неплохая идея, каким-то образом скрепить между собой два ящика так, чтобы второй, более мелкий, при закрытии не провисал относительно первого, а находился с ним на одной линии.

Для этого Джон размечает маркером то место, на уровень которого приходится окончание второго ящика. После чего он прибегает к помощи своего верного ламельного фрезера. Автор прорезает в обоих сторонах пазы, в один из которых вклеивает шкант. Можно было бы использовать и другой способ фиксации, но в виду того, что полочки очень маленькие, этот способ идеально подходит.
















В этой половине ящика автор также устанавливает одну полочку, предварительно разметив её позицию и нанеся клей на её края. Отличное, плотное прилегание.

Когда клей окончательно застынет, можно будет поставить туда баллончики. А чтобы они не выпадали, мастер прикрепляет по краям ящика эластичную ленту.








Спасибо Джону за интересное техническое решение по усовершенствованию пространства в мастерской!

Всем удачи и хорошего настроения!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Своими руками!

Популярные публикации

Последние комментарии

Скрытая выдвижная полка за холодильником. Мастер-класс.

Маленькая кухня не та, где мало квадратных метров, а та, где не решены системы хранения.

Помните это странное пространство между стеной и холодильником? Я поделюсь с вами, как его использовать и как сделать выкатную полку для хранения бесчисленных баночек со специями и бутылок с чертежами и размерами.

Вам останется приобрести все детали и доски в строительном магазине, там же заказать распил по вашим размерам и собрать все дома, как конструктор.

Вы, наверное, уже видели похожие иностранные мастерклассы. Трудность в том, что используемые в них материалы не всегда можно достать у нас. А на отечественных сайтах в основном переводы иностранных статей.

Все использованные мной материалы можно найти в ближайшем строительном магазине.

Стоимость моей полки составила около 1200 рублей.

Эта сумма, кстати, не вошла в 17 000 — общую стоимость обновления кухни

«>

«>

«>

Вам понадобятся:

  • 1 доска20х140х3000
  • 1 доска 20х140х1500
  • 1 лист фанеры(можно заменить еще одной трехметровой доской)
  • 8 металлических уголков (для скрепления рамы), лучше усиленные
  • 4 алюминиевых трубкипо 2 метра (или прутка, или длинные деревянные нагели, или узкие рейки)
  • 4 колеса
  • дрель со сверлом равным диаметру прутка на 2 миллиметра толще, чем диаметр металлических прутьев
  • ножовка по металлу или болгарка
  • столярный клей
  • саморезы
  • краска (по желанию)

Размеры, конечно, у нас с вами будут разные. Соответственно, расчет количества материалов будет отличаться.

Шаг 1. Замеряем проем между стеной и холодильником

Расстояние между стеной и холодильником у нас оказалось 16 см. Чтобы будущая полка свободно выезжала и не терлась о холодильник или стену, от этого расстояния отнимаем 2 см. Получается 14 см.
Это ШИРИНА полки.

ГЛУБИНУ полки высчитываем, померив расстояние от фасада холодильника до задней стены.
Получилось 58 см.

Если за холодильником у вас есть провода, розетки или газовые трубы, убедитесь, что полка не будет с ними соприкасаться. Сделайте глубину полки меньше.

ВЫСОТА нашей полки должна была совпадать с высотой холодильника — 151 см.

» data-lightbox-theme=»light»>

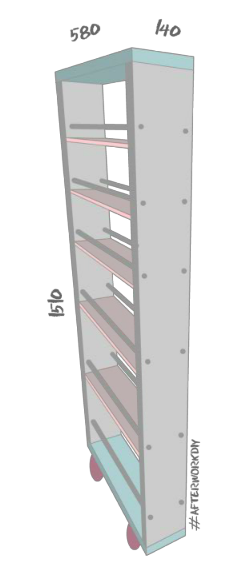

Шаг 2. Проектируем полку и рассчитываем детали

С нижней и верхней досками выкатной полки (дно и крышка) все просто. На чертеже они отмечены голубым цветом. Их размер мы уже знаем после замеров расстояния между стеной и холодильником. За толщину я беру 2 см, а вы отталкивайтесь от материалов в наличии.

2 детали толщиной 2 см и размером 14 х 58 см

От общей высоты 151 см отнимаем сантиметры, приходящиеся на колесики и их крепление. У меня были колесики с креплением 8 см. Затем отнимаем толщины дна и крышки (2 см х 2). Получаем 139 см — это высоты передней и задней стенок полки (стоевых досок). На чертеже они серые. Итак, заносим в наш список еще 2 детали:

2 детали толщиной 2 см и размером 14 х 139 см

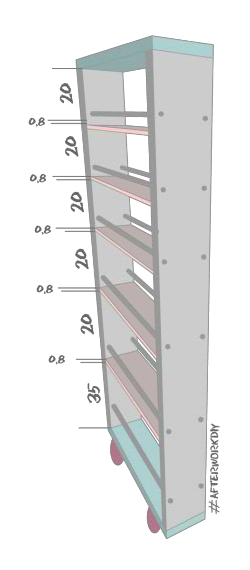

Полочки

Полочки не обязательно делать из толстой доски. Я обошлась фанерой толщиной 0,8 см.

Чтобы рассчитать количество полочек, нужно, во-первых, решить, что вы будете на них хранить, а, во-вторых, учесть толщины самих досок.

Самую нижнюю полку я решила сделать с шагом 35 см для хранения бутылок.
Для остальных измерила баночки для сыпучих — для них вполне подходил шаг в 20 см.

Мы уже высчитали, что «полезная» высота стеллажа составляет 139 см. Это расстояние мы и делим на секции. Итого получилось 6 секций: 5 секций с шагом 20 см (их полки на чертеже розовые) и 1 секция высотой 35 см (ее полкой является дно стеллажа, голубое).

Полочки вкладываются внутрь рамы, а потому они короче дна и крышки (голубых) на толщины стоевых (серых).

5 деталей толщиной 0,8 см и размером 14 х 54 см

» data-lightbox-theme=»light»>

Ограничители

Для каждой полки нужны ограничители, чтобы содержимое не выпадало. Их я решила делать из алюминиевых трубок диаметром 1 см, нарезанных ножовкой на 14 частей.

Да, я знаю, что на рисунке показаны 12 ограничителей. Я чуть позже внесла изменения в конструкцию и установила для нижней полки два ряда, чтобы иметь возможность хранить на ней как высокие бутылки, так и низкие банки.

По моей задумке прутки вставляются через заранее просверленные отверстия в задней стенке и встают в пазы (недосверленные на 1 см отверстия) в передней стенке. Поэтому нарезаем прутки на 1 см короче общей глубины полки.

14 (или 12) прутков диаметром 1 см и длиной 57 см

Важно: если диаметр трубок 1 см, то для сверления отверстий под них вам нужно сверло того же диаметра или максимум на 2 мм толще. Если взять намного толще, то прутки будут болтаться в пазах.

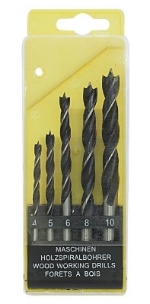

Я использовала десятку из дешевого набора сверл на фото.

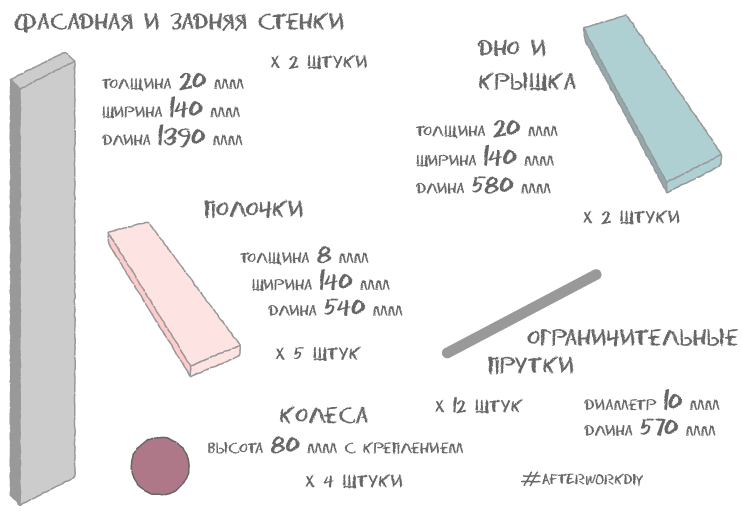

Детали

Вы можете заказать распил в строительном магазине по своим размерам. Я пилила доски для рамы электролобзиком сама, а полки попросила нарезать на пилораме из большого листа фанеры, чтобы быть уверенной, что углы будут точно 90 градусов.

Итак, еще раз список деталей:

» data-lightbox-theme=»light»>

Шаг 3. Собираем наш стеллаж

Первым делом шлифуем поверхности и торцы всех напиленных деталей.

Раздвижные полки — решение вечных проблем

Иногда шкафы и кладовки становятся «черной дырой», потому что в них нельзя найти то, что понадобилось. Заменив типовые места для хранения раздвижными полками, можно тщательно разложить предметы.

Способы устройства

Это прозвучит как реклама, но добавление раздвижных полок в интерьер изменяет жизнь. Для изготовления подобных полок требуются лишь базовые навыки работы с деревом, так как детали мебели устанавливаются легко. Изучив советы по планированию мобильных систем своими руками, простую конструкцию создают за пару часов. Квартира сразу становится «больше», ведь мобильная мебель увеличивает каждый кубический метр свободного пространства.

  • «Мобильный стеллаж», «скользящая полка» или «роликовый стеллаж» — это термины, применяемые к полкам, оснащенным колесными системами. Выдвижной модуль обычно монтируется на ровной направляющей, это позволяет с лёгкостью двигать тяжелые конструкции вручную.
  • Выдвижные ящики с наклонными сторонами удерживают вещи крупных размеров. Они хороши для хранения предметов разной величины в одном месте.
  • Создание множества горизонтальных ящиков-полок подарит универсальность. Стоит заранее продумать, что будет храниться, а потом уже создавать полки с габаритами, соответствующими потребностям.


Преимущества раздвижных полок

  1. Экономятся деньги, никто не покупает лишние вещи, а старые больше не теряются. Можно вытащить полки на свет и увидеть предметы, которые хранятся на них.
  2. У детей есть полный доступ ко всем нужным вещам и еде. Например, если полки устроены на кухне, дети могут сами позавтракать, взяв свои хлопья — никаких оправданий!
  3. Больная спина или колено — не проблема, больше не надо постоянно наклоняться или вынимать содержимое, чтобы найти своё добро.

Типы конструкций

Изобретен не один вид раздвижных конструкций, но чтобы установка была простой, лучше выбрать из двух типов:

  • Ролики, скользящие по направляющим. Им дают разные названия, включая «боковое крепление» и «нижнее крепление». Такие ролики недорогие, подгонка занимает около 2-х минут, конструкцию почти невозможно испортить. Недостаток: большинство роликов растягиваются только на 3/4 своей длины.
  • Шарикоподшипники скользят на крошечных подшипниках. Преимуществом является то, что они полностью разъезжаются, предоставляя полный доступ ко всем предметам. Такая конструкция примерно в 3 раза дороже роликов.

Недостаток: она сложна в установке.

Если выдвижная конструкция слишком крупная или маленькая, она перестаёт скользить. Шариковые направляющие удерживают более тяжёлые предметы и вращаются легче, чем ролики.

Особенности установки раздвижных полок

Раздвижная полочка придаёт индивидуальность и уникальность любой комнате. Она удобна для крупных предметов, помогает организовать интерьер. Важно предусмотреть, чтобы полки не провисали и не застревали под тяжестью вещей.

  • В маленьком пространстве используют даже узкие места, устанавливая раздвижную модель перпендикулярно стене.
  • Для шкафов дизайнеры рекомендуют создавать своими руками выдвижные конструкции шириной от 30 до 60 см. Важно учесть, чем конструкция массивнее, тем менее удобная и более тяжёлая.
  • Интересны так называемые выносные кладовые — одиночные вертикальные узкие конструкции с длинными полками, ящиками, корзинами. Они станут эффективным средством «освоения» узких пространств.
  • Наиболее удобными местами для выдвижных ящиков являются те, которые расположены ближе к полу, отпадает необходимость принимать неудобные позы, делать наклоны и приседания при поиске вещей.
  • Для хранения тяжёлых предметов выбирают стальные корзины, которые создают из металлов разных марок. Желательно визуально и физически сравнить вес, плотность стали, используемой производителями.
  • Пластиковые вставки подходят для лёгких предметов, но они трескаются, сгибаются и царапаются, если их нагружают тяжёлыми грузами.

Полезные советы

Ключ к удобству состоит в том, чтобы решить, что вы хотите, какой нужен конечный результат.

  • Прежде чем приступить к работе, тщательно выкладывают вещи, которые будут лежать на каждой полке, чтобы определить размеры и интервалы.
  • Точные размеры отмечают на картонке, в таком случае не совершаются арифметические действия. Стоит забыть математику! Такой визуальный помощник помогает предотвратить ошибки, не придется совершать постоянные прогулки между домом и магазином, чтобы постоянно проверять измерения.
  • Если раздвижная полка своими руками имеет ширину 450 мм и более, стоит рассмотреть возможность установки двух полок рядом, вместо одной. Полки меньшего размера будут работать плавно и легко, громоздкие конструкции ломаются чаще.

Для работы мастера советуют использовать березовую фанеру, потому что её текстура выглядит великолепно. В отличие от стандартной фанеры из твердой древесины, в березе ​​никогда нет пустот во внутреннем ядре. Недостаток использования такой фанеры в том, что она стоит дороже, иногда её сложнее найти в продаже.

Раздвижные полки в кладовой

Нелегко добраться до консервных банок и запасов в кладовой? Стоит модернизировать хранение, создав выдвижную систему! Эта идея полезна тем, у кого имеются шкафы большой глубины с фиксированными полками.

Если в квартире предусмотрена ниша для хранения продуктов питания, то полки для продуктов надо устроить так, чтобы получить нормальный доступ к ним и видеть что на них лежит. Те, кто вытаскивал пакет из своей кладовой, обнаруживая банку консервов, не годных к использованию месяцами или даже годами, оценят выдвижные полки, как никто. Пришло время для нового «макияжа» кладовой! Нет просроченным товарам! Благодаря технологиям, мы можем в полной мере адаптироваться к потребностям.

  • фанера,
  • древесина,
  • клей,
  • раздвижная система,
  • эмалевая краска на масляной основе,
  • гвозди, уголки и винты.

Выдвигающийся ящик, изготовленный собственноручно, выглядит не очень впечатляюще, но служит годами. При сборке углы состыковываются и соединяются, а днище наклеивается.

  • Измеряют расстояния, ширину и глубину, решают, где стоит установить полки.
  • Ящики создают из качественной фанеры, сделав точные измерения. Прямые линии рисуют с помощью линейки. Березовую фанеру режут пилой и сглаживают края с помощью наждачной бумаги.
  • По желанию наносят лак или краску. Детали просушивают.
  • Отдельные части объединяются вокруг базового компонента.
  • Подбирают скользящую фурнитуру.
  • При работе используются метки карандашом, указывающие, где начинаются и заканчиваются маршруты раздвижной системы на полке.
  • Установка производится с помощью винтов и отвертки.
  • Детали располагают друг напротив друга, соблюдая точность.

Итак, оптимизировать свой интерьер собственноручно с помощью передовых решений сегодня просто, в магазинах продаются все нужные материалы.

Выдвижная полка для рабочих инструментов своими руками

Давайте смастерим выезжающие полочки из-под столешницы для разных мелочей и инструментов, которые нужны в процессе работы.

Обычно у меня с двух сторон от швейной машинки скапливается куча разного вспомогательного инструмента, шпулек, дополнительных лапок, ниток, иголок и тому подобного. Вся эта мелочевка цепляется за ткань, постоянно падает на пол, иногда прямо в мусорное ведро, стоящее возле стола. Мне все это надоело и я, наконец-то, созрела сделать две полочки справа и слева под столом, чтобы переместить все туда и освободить рабочую поверхность раз и навсегда.
Долго я вынашивала эту идею, так как не знала, как закрепить эти полочки под столом. Но в один прекрасный день, я увидела в интернете направляющие к полочке для компьютерной клавиатуры, да не простые, а закрепляющиеся к столешнице специальными уголками.

Эти направляющие оказались в наличии в ближайшем строительном гипермаркете, где я их и купила, а заодно досочки и реечки для полочек.
Для изготовления полки нам понадобится:

  • Направляющие шариковые для компьютерной клавиатуры;
  • доска 20х40 см, толщина 1,8 см (размер полки может быть любым, все зависит от ваших потребностей, но практика показала, что глубина будущей полки не должна превышать 25 см);
  • рейки 40х5мм;
  • ручная пила, но не обязательно, я смогла отрезать канцелярским ножом;
  • наждачка;
  • строительный клей ПВА (я взяла обычный канцелярский, он тоже справился);
  • крестовая отвертка;
  • шуруповерт;
  • линейка;
  • карандаш.

А вот и те самые направляющие, которые мы будем использовать. Они идут по две штуки в упаковке, правая и левая, плюс уголки и болтики-шурупики в пакетике к ним:

Первое, что я сделала — это отрезала канцелярским ножом рейки длиной по 40 см — 2 шт. Вернее, я сначала пыталась отпилить их ручной пилой, получилось очень грубо. Потом я взяла ножовку по металлу, получилось получше, но мороки тоже много. В итоге я решила попробовать отрезать рейки канцелярским ножом, так оказалось быстрее и легче.

Рейки из сосны достаточно мягкие, а учесть, что толщина рейки всего 5 мм, то нож может прорезать ее на 1-2 мм в глубину.

Потом я надломила рейку пополам, отрезала все неровности ножом и зашкурила края наждачкой:

Отрезанные куски рейки приклеиваем к доске с двух сторон:

Минут через 10-15 клей схватится и можно действовать дальше. Прикладываем рейку к полке и отмечаем карандашом, где надо отрезать.

Эти боковинки тоже приклеиваем на клей ПВА и ждем, когда они схватятся.

Вот, что получилось:

Теперь, чтобы все не развалилось в процессе эксплуатации, скрепляем узкие стороны полки шурупами. Еще нужно немножко расширить дырочки для шляпок шурупов, чтобы они сильно не торчали. У меня нет такой приспособы и я использовала крестовую насадку:

Далее крепим направляющие к полочке. Делаем отметки карандашом, так, чтобы шуруп попал в основание полки, чтобы все крепко держалось:

Совет: перед тем как сверлить, чтобы сверло не соскакивало, нужно предварительно сделать с помощью гвоздя и молотка небольшие углубления.

Крепим уголки. Можно регулировать высоту расположения полки от уровня столешницы ближе или дальше, выбрав нужную дырочку на уголке.

И тут я сильно ошиблась, а поняла я это только тогда, когда стала писать мастер-класс и посмотрела свежим взглядом на фотографии. Почему-то уголки я прикрепила к направляющим внутрь полки, хотя надо было наоборот. Не делайте, пожалуйста, так, это сильно усложняет крепеж. Но что сделано, то сделано, зато стала умнее:)

Переворачиваем стол и крепим полочку к столешнице.

Помним, что уголки должны торчать наружу, а не как у меня — внутрь. Делаем отметки, сверлим и крепим. Я же, как видите, все сделала в другом порядке. Сначала, кое-как сделала отметки карандашом, открутила уголки от полки, прикрутила уголки к столешнице, снова прикрутила к уголкам полку обратно. Я до сих пор в шоке, почему я именно так сделала. Затмение какое-то нашло на меня видимо!

Когда я все прикрепила к столешнице, моим открытием стало то, что полочку невозможно выдвинуть полностью, так как направляющие не позволяют этого сделать. Поэтому длина полки в 40 см для такой направляющей слишком много, в идеале глубина должна быть не больше 25 см. Из-за этого вторую полочку я решила развернуть и прикрепить к направляющим по узкой стороне, чтобы она выдвигалась полностью и стала более функциональной. Может в природе существуют такие же направляющие, но с полным выдвижением, тогда лучше использовать их.

Но, несмотря на все ошибки, какие-никакие, а полочки у меня получились, чему я очень рада. Это действительно удобно, когда все под рукой и при этом тебе ни что не мешает в процессе работы.

Надеюсь, мой неказистый опыт в этом направлении будет кому-то полезен. Вы учтете все мои ошибки и сделаете все гораздо лучше и красивее.

Спасибо вам за то, что уделили моему мастер-классу время и дочитали его до конца. Творческих вам успехов!
